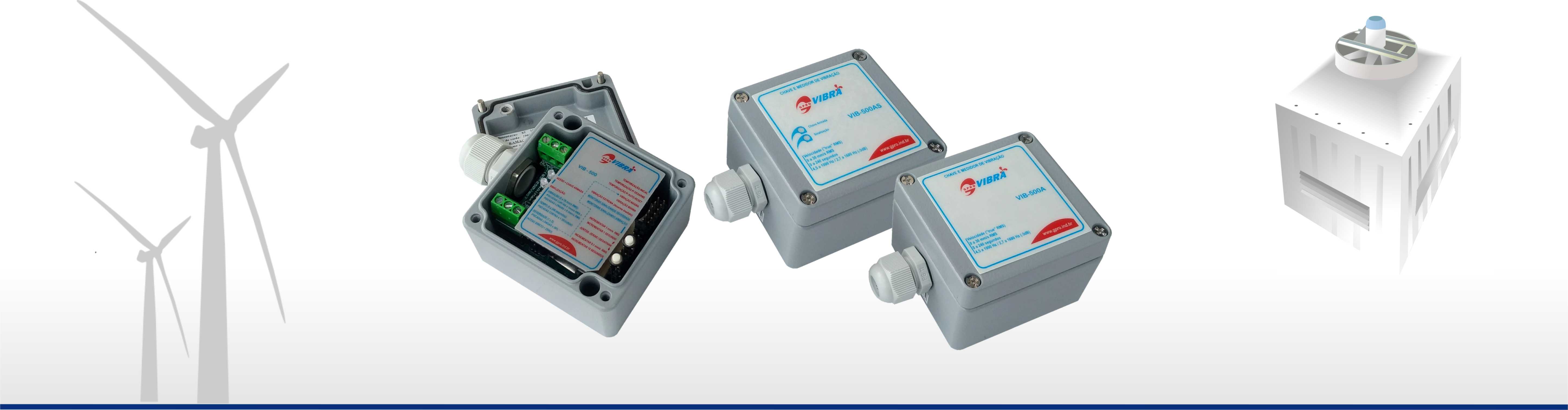

VIB-500A / VIB-500AS

Chave de Vibração precisa e robusta, capaz de suportar ambientes agressivos de instalação, proporcionar proteção contínua e ainda informar a vibração medida.

Permite a programação de 3 limites de vibração e 3 temporizações.

Monitora em Velocidade RMS (mm/s RMS), como recomendado por normas técnicas aplicadas ao monitoramento de máquinas rotativas, como ISO10816 (antiga ISO2372) e NBR10082.

Recomendado para aplicações especiais, onde a rotação (ou vibração) seja muito baixa (inferior a 6Hz).



Manual da Chave e Medidor de Vibracao VIB-500

Manual da Chave e Medidor de Vibracao VIB-500 (24Vdc)



PRINCIPAIS CARACTERÍSTICAS:

-Três limites de vibração: Mínima, Máxima e Extrema;

-Três temporizações: Inicial, Desarme e Auto-Reset;

–Sinalização da Vibração ou do Nível de Severidade;

-Padrão de medição: Velocidade (“True” RMS);

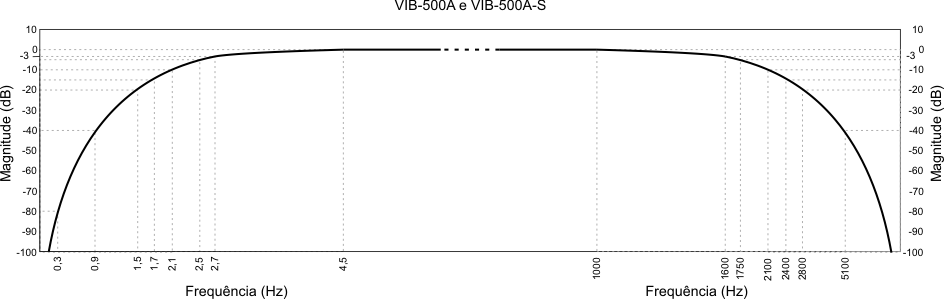

-Resposta em Frequência: 4,5Hz a 1000Hz (0dB) / 2,7Hz a 1600Hz (-3dB);

-Vibração máxima programável: 30mm/s RMS;

-Temporização máxima programável: 240 segundos;

-Rele de saída SPDT (Alarme e/ou Desarme);

-Acabamento em alumínio com grau de proteção Ip66;

–Alimentação: 85~250 (VAC) 50/60Hz (24Vdc sob encomenda);



PRINCIPAIS APLICAÇÕES:

-Ventiladores de grande porte e rotação muito baixa;

-Agitadores;

-Equipamentos de baixa rotação em geral;

FUNCIONAMENTO

A Chave de Vibração trabalha continuamente monitorando a vibração e atua assim que algum limite de vibração programado for atingido. Pode ser usada para acionar um alarme, informar algum sistema supervisório ou desligar o equipamento assim que surgir uma vibração irregular. Além disso, ainda informa a vibração (ou seu grau de severidade) em tempo real, fornecendo informações preciosas para um bom planejamento de manutenção preventiva.



LIMITES DE VIBRAÇÃO PROGRAMÁVEIS

-Vibração Máxima: Limite de vibração a partir do qual não é considerado seguro o equipamento continuar em operação. Atingido esse limite a chave pode desativá-lo e/ou soar um alarme.

-Vibração Extrema: É um segundo limite máximo de vibração, mas sem ser influenciado por nenhum temporizador, o que garante atuação imediata da chave caso esse limite seja atingido. Esse parâmetro de programação é muito útil quando se utiliza “Temporização Inicial” ou “Disparo Temporizado” longos, pois possibilita que se uma vibração muito elevada acontecer de súbito, a Chave de Vibração atue imediatamente e evite maiores danos.

-Vibração Mínima: É um limite mínimo de vibração que deve ser utilizado apenas quando se deseja a informação de continuidade de funcionamento do equipamento protegido, uma vez que se ele parar de funcionar, sua vibração reduzirá, e ao ficar mais baixa que o programado, a chave de vibração irá atuar. (Caso não utilize esse recurso, basta mantê-lo desativado)



TEMPORIZAÇÕES PROGRAMÁVEIS

-Temporização Inicial: Muitas maquinas rotativas apresentam um índice de vibração mais elevado na sua partida, tendendo a se estabilizar dentro de alguns segundos. Para a maioria dos casos é recomendável ativar essa temporização inicial e a chave de vibração só iniciará seu monitoramento após esse tempo de estabilização. (Essa temporização só acontece ao ligar a chave, logo, para seu correto funcionamento, a chave precisa ser ligada no mesmo momento que o equipamento, ou ela mesma acionar o equipamento depois de ser ligada.)

Obs.: O limite de “Vibração Extrema”, se ativado, continuará protegendo o equipamento e atuando imediatamente, mesmo durante qualquer temporização.

-Temporização de Desarme: Muitas vezes, equipamentos próximos, caminhões, helicópteros ou outras fontes de vibração externas podem influenciar momentaneamente na vibração do equipamento protegido. Nesses casos, para evitar falsa atuação da Chave de Vibração, é possível a programação dessa temporização e a Chave de Vibração só irá atuar se a condição de vibração elevada se manter por um tempo superior ao programado. Na prática funciona como um filtro para interferências momentâneas, lembrando que um desbalanceamento ou desalinhamento evolui lentamente com os dias, semanas ou até meses, sendo seguro e recomendado aplicar alguns segundos para filtro.

Obs.: O limite de “Vibração Extrema”, se ativado, continuará protegendo o equipamento e atuando imediatamente, mesmo durante qualquer temporização.

-Temporização de Auto-reset: Em instalações onde a chave de vibração é utilizada apenas como um sensor para dar sinal “on/off” à uma unidade de controle, é possível programá-la para ter um reset automático após a vibração se normalizar. Nessa condição, ela se reinicia automaticamente após retornar aos níveis seguros de vibração, e esse tempo de espera pode ser programado.

IMPORTANTE: Apesar de possibilitar inúmeros recursos de programação, não se faz necessário que todos estejam ativados. “Auto-Reset” e “Vibração Mínima”, não são interessantes para a maioria das aplicações. Já a “Vibração Extrema” deve ser programada com cautela e geralmente com valores bem mais elevados que a “Vibração Máxima” (assim protege contra picos incomuns de vibração e não favorece atuação falsa com picos de vibração comuns ao equipamento). Esses 3 últimos parâmetros saem desabilitados de fábrica e nem sempre são recomendados serem ativados, já a “Temporização Inicial” e “Temporização de desarme” são recomendados para a maioria das aplicações com pelo menos 10 segundos cada.



RELE DE SAÍDA

Para entender melhor como instalar a Chave de Vibração, as figuras abaixo ilustram a posição do rele de saída em três condições: desligado, ligado com funcionamento dentro dos limites programados e ligado com vibração superior aos limites programados, quando a Chave de Vibração foi comutada.

Observe que existe um único rele de saída, mas o mesmo pode ser usado para desligar o equipamento, gerar um alarme, ou fazer os dois simultaneamente, como nos exemplos abaixo.



PROGRAMAÇÃO

A programação é feita por meio de um jumper e botões, sendo orientada por um painel interno e led sinalizador. Oferece definição nos ajustes e permite consultar a programação da memória a qualquer momento.

Obs: A sinalização de vibração se compõe por piscadas curtas informando o número antes da virgula e piscadas longas informando o número depois da vírgula (para zero, o led fica aceso direto). Consulte nosso manual para maiores detalhes, ou assista o vídeo abaixo.



SINALIZAÇÃO

As Chaves de Vibração VIB-500A e VIB-500AS informam a vibração que estão medindo em tempo real. A única diferença entre os dois modelos é que a VIB-500A só permite essa visualização com a remoção da tampa, já o modelo VIB-500AS permite visualização pelo lado externo do produto.

A sinalização pode ser de duas formas: Indicando o valor exato da vibração ou indicando o nível de severidade (nesse caso, considerando o valor programado para “Vibração Máxima” como valor crítico).

Com isso, é possível ter conhecimento da vibração do equipamento na condição de novo (ou após manutenção) e acompanhar sua curva característica de evolução, o que favorece muito para um bom planejamento preventivo e evitar paradas indesejadas.



NORMAS TÉCNICAS

Os principais parâmetros adotados para medir a vibração são: Deslocamento (mm), Velocidade (mm/s) e Aceleração (g ou m/s²).

As principais normas técnicas aplicadas para proteção de máquinas rotativas, como a ISO10816 (antiga ISO2372) e NBR10082, adotam a Velocidade, no seu valor eficaz (RMS), como sendo o parâmetro mais adequado para representar a severidade da vibração. Isso porque é o único parâmetro que representa toda energia contida na vibração e se mantém constante independente da frequência.

As normas técnicas também concentram suas recomendações de medições dentro da faixa de frequência que vai de 10Hz até 1000Hz. Leituras em frequências muito baixas podem agregar componentes falsos de vibração, geralmente produzidos por fontes externas ou partes flexíveis do próprio equipamento, devendo ser atenuadas. Já vibrações em frequências muito altas não apresentam energia significativa e são úteis apenas para analisadores de vibração, também interessantes de serem atenuadas.

As Chaves de Vibração modelos VIB-500A e VIB-500AS monitoram em Velocidade RMS, mas por se tratar de modelos para aplicações especiais, têm seus alcances estendidos para monitorar também frequências abaixo de 10 Hz. Isso permite que sejam empregadas em equipamentos de baixíssima rotação. No entanto, como estão lendo componentes abaixo de 10 Hz, podem desviar um pouco dos valores padronizados pelas normas acima e exigem mais atenção do operador aos valores de vibração medidos e informados pela própria Chave em funcionamento. Podem desviar um pouco também de leituras obtidas com medidores globais de vibração que estejam seguindo as normas e lendo vibrações apenas de 10Hz a 1000Hz.

A leitura de vibração em frequências muito baixas confere maior sensibilidade às interferências externas e ressonâncias, incluindo de partes flexíveis da carcaça do próprio equipamento. Por isso recomendamos o cuidado de se evitar essas fontes externas caso note intensidade de suas interferências, ou programar temporizações maiores em “Temporização de desarme” para filtro. Também recomendamos considerar o uso do modelo VIB-500B ou o VIB-50BS sempre que a rotação do equipamento for superior a 6 Hz, pois fica menos vulnerável às interferências de baixa frequência e mais próximo de ser enquadrada nos valores padronizados por normas técnicas.



INSTALAÇÃO

O local de instalação deve estar o mais próximo possível da origem da vibração, ou conectado a ela por meios rígidos. Evitar instalar na carcaça ou partes plásticas flexíveis, pois essas regiões podem produzir vibrações distorcidas e mascarar a real vibração do equipamento.

A instalação elétrica é feita por meio de um prensa cabo e conectores na parte interna da Chave de Vibração.

A fixação no equipamento é feita por meio de 2 parafusos inseridos pela parte interna da Chave de Vibração e atravessando seu furo, que também possui rosca M6. Dessa forma, é possível usar um parafuso M5 para vazar esse furo e fixar num outro furo com rosca M5 existente no próprio equipamento. Outra forma seria parafusar uma chapa de extensão diretamente na rosca da Chave de Vibração, com parafuso M6, e essa chapa se adequar a outras furações mais favoráveis na instalação.

Fornecemos uma chapa de fixação, modelo FX-120, padronizada para permitir essa flexibilidade de instalação e também compatibilidade com nossa antiga chave de vibração VIB-200.



OUTROS MODELOS

Abaixo segue uma tabela de modelos que completam a linha VIB-500. As diferenças se encontram na sinalização externa, tensão de alimentação e nos filtros de frequências baixas. O funcionamento, instalação e recursos de programação são os mesmos para todos os modelos.

Modelo	Sinalização	Frequência	Alimentação	Observações
VIB-500A	Interna	4,5Hz a 1000Hz (0dB) / 2,7Hz a 1600Hz (-3dB)	85 ~250 (VAC)	*1
VIB-500A-24Vdc	Interna	4,5Hz a 1000Hz (0dB) / 2,7Hz a 1600Hz (-3dB)	24 Vdc	*1
VIB-500AS	Interna e externa	4,5Hz a 1000Hz (0dB) / 2,7Hz a 1600Hz (-3dB)	85 ~250 (VAC)	*1
VIB-500AS-24Vdc	Interna e externa	4,5Hz a 1000Hz (0dB) / 2,7Hz a 1600Hz (-3dB)	24 Vdc	*1
VIB-500B	Interna	10Hz a 1000Hz (0dB) / 6,0Hz a 1600Hz (-3dB)	85 ~250 (VAC)	Indicado para a maioria das aplicações.
VIB-500B-24Vdc	Interna	10Hz a 1000Hz (0dB) / 6,0Hz a 1600Hz (-3dB)	24 Vdc	Indicado para a maioria das aplicações.
VIB-500BS	Interna e externa	10Hz a 1000Hz (0dB) / 6,0Hz a 1600Hz (-3dB)	85 ~250 (VAC)	Indicado para a maioria das aplicações.
VIB-500BS-24Vdc	Interna e externa	10Hz a 1000Hz (0dB) / 6,0Hz a 1600Hz (-3dB)	24 Vdc	Indicado para a maioria das aplicações.
VIB-500C	Interna	22Hz a 1000Hz (0dB) / 12,7Hz a 1600Hz (-3dB)	85 ~250 (VAC)	*2
VIB-500C-24Vdc	Interna	22Hz a 1000Hz (0dB) / 12,7Hz a 1600Hz (-3dB)	24 Vdc	*2
VIB-500CS	Interna e externa	22Hz a 1000Hz (0dB) / 12,7Hz a 1600Hz (-3dB)	85 ~250 (VAC)	*2
VIB-500CS-24Vdc	Interna e externa	22Hz a 1000Hz (0dB) / 12,7Hz a 1600Hz (-3dB)	24 Vdc	*2

Observações:

*1- Os modelos VIB-500A e VIB-500AS foram desenvolvidos para estender seu monitoramento em frequências mais baixas que o comum. Isso torna a chave menos imune a vibrações externas e só recomendamos para aplicações com rotação abaixo de 6 Hz. (Consulte nosso departamento técnico para maiores informações).

*2- Os modelos VIB-500C e VIB-500CS foram desenvolvidos para filtrarem uma parcela maior de frequências baixas, o que torna o sistema mais imune a interferências externas e favorece o uso em conjunto com outra Chave de Vibração (focada em frequências mais baixas). Recomendamos apenas para instalações com muita interferência externas ou necessidade de Chaves de Vibração atuando em frequências diferentes. (Consulte nosso departamento técnico para maiores informações).
